AUTOTECH iQ-1000 - Ηλεκτρονικός πινακοδέκτης ελέγχου για ρολλά 230 VAC

Ηλεκτρονικός πινακοδέκτης ελέγχου (πλακέτα με ενσωματωμένο δέκτη) για ρολλά, τύπου iQ-1000, της εταιρείας AUTOTECH. Είναι κατάλληλος για ρολλά που τροφοδοτούνται από μονοφασικό εναλλασσόμενο ρεύμα 230 V AC και διαθέτουν δικούς τους τερματικούς διακόπτες ( ο πίνακας δεν τους αναγνωρίζει - απαιτούνται ώστε να διακόψουν την τάση πριν περάσουν τα 2 min χρόνος ασφαλείας εντός των οποίων ο πίνακας διακόπτει αυτόματα την τάση ). Διατίθεται επίσης και σε μία έκδοση κατάλληλη για χρήση ως τηλεχειριζόμενος διακόπτης 230 VAC.

AUTOTECH iQ-1000 - Ηλεκτρονικός πίνακας ελέγχου για ρολλά



Τιμές

Τιμές για τον ηλεκτρονικό πινακοδέκτη ελέγχου AUTOTECH iQ-1000 θα βρείτε στο ηλεκτρονικό μας κατάστημα στη σελίδα:
- Πίνακες ελέγχου αυτοματισμών

Στο ηλεκτρονικό μας κατάστημα θα βρείτε επίσης τιμές για υλικά που συνδυάζονται με τους πίνακες ελέγχου όπως τηλεχειριστήρια, μπουτονιέρες, κλειδομπουτονιέρες κλπ


Βασικά χαρακτηριστικά

Διαστάσεις ηλεκτρονικού πινακοδέκτη ελέγχου AUTOTECH iQ-1000

  • Μέγιστη ένταση ρεύματος μοτέρ: 5A/250VAC
  • Ενσωματωμένος δέκτης τηλεχειρισμού 433.92 MHz, κυλιόμενου κωδικού.
  • Είσοδος για εντολή από μπουτόν (BUTTON).
  • Μέγιστος χρόνος διατήρησης διακοπτών στην κλειστή θέση: 2 min (για λόγους ασφαλείας, στην περίπτωση που αστοχήσει κάποιος τερματικός διακόπτης του μοτέρ)
  • Δεν υποστηρίζει φωτοκύτταρα ασφαλείας ούτε κάνει αυτόματη αναγνώριση της διακοπής της τάσης από τους τερματικούς του μοτέρ. Προορίζεται κυρίως για μικρά οικιακά ρολλά παραθύρων που λειτουργούν με τάση 230 VAC.
  • Πολύ εύκολη συνδεσμολογία και προγραμματισμός τηλεχειριστηρίων.
  • Εξαιρετικά συμπαγής κατασκευή. Διαστάσεις: 44x44x25 mm


Συνδεσμολογία

Η τυπική συνδεσμολογία του ηλεκτρονικού πίνακα ελέγχου AUTOTECH iQ-1000 για έλεγχο ενός μονοφασικού μοτέρ 2 τυλιγμάτων ( δηλαδή για 2 φορές περιστροφής - πχ άνοιγμα & κλείσιμο ή ανέβασμα & κατέβασμα ) είναι όπως παρακάτω:

Συνδεσμολογία ηλεκτρονικού πίνακα ελέγχου AUTOTECH iQ-1000

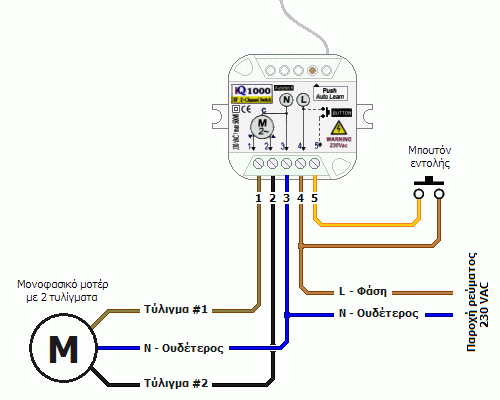

Στον πίνακα μπορεί, προαιρετικά, να συνδεθεί και μπουτόν χειρισμού, όπως στο επόμενο σχήμα:

Συνδεσμολογία ηλεκτρονικού πίνακα ελέγχου AUTOTECH iQ-1000

Προσοχή: το μπουτόν χειρισμού λειτουργεί υπό τάση 230 VAC.



Βασικές οδηγίες χρήσης

Οι πινακοδέκτες AUTOTECH iQ-1000 δεν μπορούν να συνεργαστούν με οποιοδήποτε τυχαίο τηλεχειριστήριο του εμπορίου, ακόμη και εάν αυτό λειτουργεί στην ίδια συχνότητα (433.92 MHz). Συνεργάζονται μόνο με συμβατά τηλεχειριστήρια του ίδιου κατασκευαστή, που πέρα από το ότι εκπέμπουν στην ίδια συχνότητα, χρησιμοποιούν και το ίδιο πρωτόκολλο επικοινωνίας.



Καταχώριση κωδικού από συμβατό πομπό τηλεχειρισμού σε δέκτη

Για να αρχίσουμε την διαδικασία καταχώρισης ενός από τα πλήκτρα του τηλεχειριστηρίου ( πομπού τηλεχειρισμού ), πρέπει να πατήσουμε το σχετικό πλήκτρο Auto Learn που βρίσκεται στο επάνω μέρος του πινακοδέκτη AUTOTECH iQ-1000.

Η διαδικασία έχει ως εξής:

  1. Πατάμε το πλήκτρο Auto Learn και το αφήνουμε.
    • Το ενδεικτικό LED του πινακοδέκτη μένει σταθερά αναμμένο για 10 sec.
  2. Όσο το ενδεικτικό LED του πινακοδέκτη μένει αναμμένο, και με τον τηλεχειριστήριο ( πομπό ) στην περιοχή του πινακοδέκτη, πατάμε το πλήκτρο του τηλεχειριστηρίου ( πομπού ) που θέλουμε να “μάθει” ο πινακοδέκτης.
    • Ουσιαστικά, ο πινακοδέκτης καταχωρεί στη μνήμη του τον κωδικό που έχει καταχωρημένο το τηλεχειριστήριο για το συγκεκριμένο πλήκτρο και τον συσχετίζει με το επιλεγμένο κανάλι.
  3. Η διαδικασία ολοκληρώνεται:
    • εάν γίνει μία επιτυχής καταχώρηση ή
    • εάν δεν κάνουμε καμία ενέργεια πριν το ενδεικτικό LED του πινακοδέκτη επανέλθει στην κανονική ένδειξή του που είναι αργό αναβοσβήσιμο ( οπότε, δεν θα γίνει καμία αλλαγή στην λίστα με τους κωδικούς που αναγνωρίζει ο πινακοδέκτης )

Για πρόσθετες καταχωρήσεις πλήκτρων πρέπει να επαναλάβουμε την διαδικασία από την αρχή.

Εάν ο πινακοδέκτης έχει ήδη καταχωρημένους όσους κωδικούς μπορεί να αποθηκεύσει και καταχωρήσουμε ακόμη ένα, τότε ο παλαιότερος από τους κωδικούς θα διαγραφεί από την μνήμη και θα αντικατασταθεί από το νέο.



Διαγραφή ΟΛΩΝ των καταχωρημένων, στο δέκτη, κωδικών

Πατάμε το πλήκτρο Auto Learn και το κρατάμε πατημένο για 6 sec. Το ενδεικτικό LED του πινακοδέκτη αρχίζει να αναβοσβήνει γρήγορα. Όλοι οι καταχωρημένοι κωδικοί, σε όλα τα κανάλια, έχουν πλέον διαγραφεί από την μνήμη του πινακοδέκτη.



Συμβατά τηλεχειριστήρια

Ο συγκεκριμένος πινακοδέκτης είναι γενικά συμβατός με τα παρακάτω τηλεχειριστήρια της ίδιας εταιρείας:

AUTOTECH RC-XRF - Πομπός ασύρματου τηλεχειρισμού 433.92 MHz με αλγόριθμο KeeLoq 64bitAUTOTECH RC-X
RF Πομπός ασύρματου τηλεχειρισμού (τηλεχειριστήριο) 433.92 MHz με αλγόριθμο KeeLoq 64bit
ΣΗΜΑΝΤΙΚΟ: Τα συγκεκριμένα τηλεχειριστήρια είναι κυλιόμενου κωδικού (rolling-code) με κωδικοποίηση keeloq και κωδικό μεταπωλητή (customer code). Αυτό σημαίνει ότι όλα τα τηλεχειριστήρια που θα χρησιμοποιείτε στον ίδιο δέκτη τηλεχειρισμού θα πρέπει όχι μόνο να είναι συμβατά ( δηλαδή ίδιο μοντέλο ) αλλά και να έχουν τον ίδιο κωδικό μεταπωλητή ( να αγοραστούν δηλαδή από τον ίδιο μεταπωλητή της κατασκευάστριας εταιρείας ).
