VDS SL1000 - Μηχανισμός για συρόμενες αυλόπορτες και γκαραζόπορτες

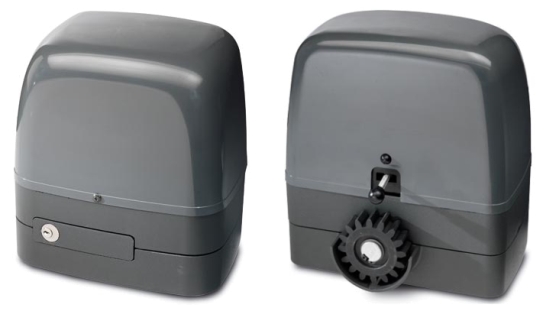

Μηχανισμός για συρόμενες θύρες, τύπου SL1000 της εταιρείας VDS Consorzio.
Προορίζεται για συρόμενες πόρτες με βάρος μέχρι 1000 κιλά (ανά φύλλο) και είναι κατάλληλος για οικιακή και εμπορική χρήση.
| Μοντέλο | Ισχύς | Μέγιστο βάρος πόρτας | Μέγιστη συχνότητα χρήσης στους 20°C |
|---|---|---|---|
| SL1000 | 330 W | 1000 kg | S3 - 50% |
Τιμές
VDS SL1000, καθώς και για πολλά ακόμη από τα μοτέρ για συρόμενες γκαραζόπορτες που διαθέτουμε θα βρείτε στο ηλεκτρονικό μας κατάστημα στη σελίδα: - Σετ αυτοματισμού για συρόμενες γκαραζόπορτες
Στο ηλεκτρονικό μας κατάστημα θα βρείτε επίσης τιμές για παρελκόμενα όπως κρεμαγιέρες, τηλεχειριστήρια, φωτοκύτταρα ασφαλείας, φανούς ειδοποίησης λειτουργίας, μπουτονιέρες, κλειδομπουτονιέρες κλπ
Τεχνικά χαρακτηριστικά
| Τάση λειτουργίας μοτέρ |  |
|---|---|
| Μονοφασικό 230 V AC | |
| Μέγιστο βάρος πόρτας | μέχρι 1000 Kg |
| Είδος λίπανσης | Μόνιμη λίπανση με γράσο. |
| Ο μειωτήρας του μοτέρ ήδη περιέχει την κατάλληλη ποσότητα ειδικού γράσου το οποίο, κανονικά, δεν αντικαθίσταται. | |
| Μέγιστη συχνότητα χρήσης στους 20°C | S3 - 50% |
| Ενδεικτικός αριθμός κύκλων λειτουργίας (ανοιγοκλεισιμάτων) ανά ώρα στους 20°C | ~30 |
| Για μήκος θυρόφυλλου 5 m. | |
| Μέγιστος συνιστώμενος αριθμός κύκλων λειτουργίας (ανοιγοκλεισιμάτων) ανά ημέρα | ~60 |
| Για μήκος θυρόφυλλου 5 m. Ο μηχανισμός είναι ικανός για πολύ περισσότερα ανοιγοκλεισίματα ανά ημέρα αλλά αυτό δεν πρέπει να γίνεται σε συνεχή βάση καθώς η φθορά του μηχανισμού θα είναι σημαντική. | |
| Ταχύτητα πόρτας | 10 m/min |
| Απορροφούμενη ισχύς | 330 W |
| Ένταση ρεύματος τροφοδοσίας | 1.7 A |
| Στροφές κινητήρα | 1400 rpm |
| Πυκνωτής | 12.5 μF |
| Γρανάζι | Z16/m4 (16 δόντια / modul 4) |
| Τερματικοί διακόπτες | Μηχανικοί |
| Αποσύμπλεξη για χειροκίνηση σε περίπτωση διακοπής ρεύματος | Ναι. Ο μηχανισμός αποσύμπλεξης κλειδώνει/ξεκλειδώνει με ειδικό κλειδί. |
 |
|
| Θερμική προστασία περιέλιξης μοτέρ | 140 °C |
| Θερμοκρασίες λειτουργίας | -20°C έως +55°C |
| Βαθμός προστασίας από σκόνη και υγρασία | IP-44 |

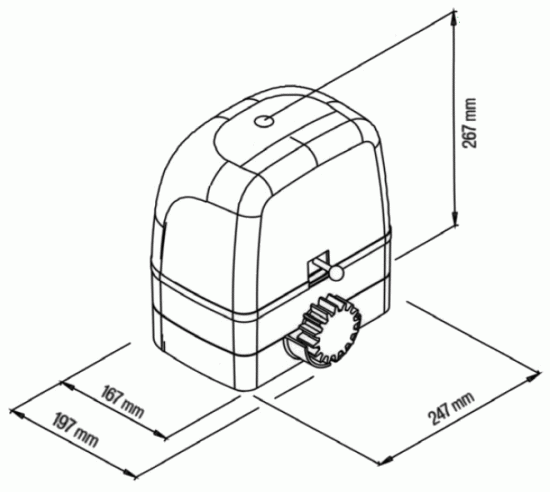

| Διαστάσεις | 247x197x267 mm (ΜxΠxΥ - συμπεριλαμβανομένου του γραναζιού Z16 αλλά χωρίς την βάση στήριξης) |
 |
|
| Βάρος | 10.5 kg |
| Μη-αντιστρέψιμος μηχανισμός (non-reversible). | |
Λειτουργίες ηλεκτρονικού πίνακα ελέγχου AUTOTECH S-5060T
- Υποδοχή για σύνδεση των τερματικών διακοπτών του μηχανισμού.
- Ρύθμιση δύναμης μοτέρ.
- Δυνατότητα σύνδεσης φωτοκυττάρων ασφαλείας .
Εάν, κατά το κλείσιμο της πόρτας, διακοπεί η δέσμη των φωτοκυττάρων, ο πίνακας δίνει εντολή για άμεσο σταμάτημα της πόρτας και, αμέσως μετά, άνοιγμά της. Αυτό παρέχει υψηλή ασφάλεια στη λειτουργία της πόρτας. - Δυνατότητα αργού ξεκινήματος (soft-start) και αργού σταματήματος (soft-stop) της κίνησης του μοτέρ.
- Εύκολη ρύθμιση της φοράς ανοίγματος (προς τα δεξιά ή προς τα αριστερά) μέσω μικροδιακόπτη.
- Δυνατότητα σύνδεσης μπουτόν εντολής.
- Δυνατότητα σύνδεσης λαμπτήρα φωτισμού ή φανού ειδοποίησης.
- Ενσωματωμένος δέκτης τηλεχειρισμού με πολύ εύκολη καταχώριση τηλεχειριστηρίων.
- Εύκολη πληροφόρηση για τα σήματα που παίρνει ο πίνακας από τερματικούς διακόπτες, μπουτόν και φωτοκύτταρα ασφαλείας, μέσω ενδεικτικών LEDs.
Για περισσότερες λεπτομέρειες, δείτε την σελίδα του πίνακα ελέγχου AUTOTECH S-5060T.
Κρεμαγιέρα
Η κρεμαγιέρα (οδοντωτός κανόνας) που απαιτείται για την λειτουργία της πόρτας αποτελείται από ράβδους του 1m με 3 αποστάτες ανά ράβδο. Χρειάζεται τόσο μήκος κρεμαγιέρας όσο είναι η διαδρομή της πόρτας συν ένα μικρό περιθώριο ασφαλείας στην εντελώς ανοιχτή και εντελώς κλειστή θέση.
Όταν εγκαθιστούμε έναν μηχανισμό συρόμενων θυρών προσέχουμε ώστε η κρεμαγιέρα να μην πατάει επάνω στο γρανάζι αλλά να απέχει λίγο από αυτό δημιουργώντας ένα μικρό διάκενο.
Εάν δεν δημιουργήσουμε το σωστό διάκενο ή, ακόμη χειρότερα, εάν η πόρτα μεταφέρει το βάρος της επάνω στο γρανάζι, δεν θα έχουμε σωστή συνεργασία κρεμαγιέρας και γραναζιού και, αργά ή γρήγορα, θα αντιμετωπίσουμε πρόβλημα στη λειτουργία του μηχανισμού.
Το συνιστώμενο διάκενο, για τον μηχανισμό SL1000 είναι 1.5 mm.
Πλεονεκτήματα
- Χαμηλό κόστος.
- Εύκολη εγκατάσταση. Οι περισσότερες υπάρχουσες συρόμενες θύρες μπορούν πολύ εύκολα να μετατραπούν σε ηλεκτροκίνητες.
- Αθόρυβη και αξιόπιστη λειτουργία. Πρακτικά, δεν απαιτείται καμία συντήρηση.
- Δυνατότητα χειροκίνητης λειτουργίας σε περίπτωση διακοπής ρεύματος. Για την χειροκίνητη λειτουργία της πόρτας απαιτείται η χρήση ειδικού κλειδιού που παρέχεται με κάθε συσκευή.
Δείτε επίσης
Η ενότητα 'Μοτέρ για συρόμενες γκαραζόπορτες' περιέχει χρήσιμες πληροφορίες για τα στοιχεία που χρειάζονται για να επιλεγεί ο κατάλληλος μηχανισμός.
Απαιτούμενες υποδομές
Για τις υπόλοιπες μηχανικές και ηλεκτρικές υποδομές που πρέπει να υπάρχουν πριν από την εγκατάσταση του μηχανισμού, δείτε την σελίδα:
Εγχειρίδια - Φυλλάδια
| Έγγραφο | Μέγεθος | Ημερομηνία | Παρατηρήσεις |
|---|---|---|---|
| Οδηγίες εγκατάστασης ηλεκτρονικού πίνακα ελέγχου S-5060T | 163.6 KB | 28-03-2011 | Στα Ελληνικά. |
| Συνδεσμολογία ηλεκτρονικού πίνακα ελέγχου S-5060T με φωτοκύτταρα ασφαλείας Sfera FE | 94.6 KB | 21-09-2010 | Στα Ελληνικά. Αφορά την σύνδεση με φωτοκύτταρα ασφαλείας Sfera FE (τα τυπικά φωτοκύτταρα στο kit SL1000). |
| Συνδεσμολογία ηλεκτρονικού πίνακα ελέγχου S-5060T με φωτοκύτταρα ασφαλείας AUTOTECH FT12 | 91.3 KB | 21-09-2010 | Στα Ελληνικά. Αφορά την σύνδεση με φωτοκύτταρα ασφαλείας AUTOTECH FT12. |
| Συνδεσμολογία ηλεκτρονικού πίνακα ελέγχου S-5060T με φωτοκύτταρα ασφαλείας Witt Sensoric RP25 | 86.7 KB | 21-09-2010 | Στα Ελληνικά. Αφορά την σύνδεση με φωτοκύτταρα ασφαλείας Witt Sensoric RP25. |
Σχετικά παρελκόμενα
- AUTOTECH S-5060T - Ηλεκτρονικός πίνακας ελέγχου για μηχανισμούς συρόμενων θυρών 230VAC
Ο πίνακας ελέγχου του SL1000 Kit. - AUTOTECH SM50P - RF Πομπός ασύρματου τηλεχειρισμού (τηλεχειριστήριο) 433.92 MHz κυλιόμενου κωδικού
Το SL1000 Kit περιλαμβάνει 2 τέτοια τηλεχειριστήρια. - AUTOTECH AT434SBW - RF Δέκτης ασύρματου τηλεχειρισμού 433.92 MHz
Ο RF δέκτης τηλεχειρισμού, σε μορφή module, που περιλαμβάνεται στον ηλεκτρονικό πίνακα ελέγχου AUTOTECH S-5060T.
