VDS SL1000-OIL και SL1600-OIL - Μηχανισμός σε μπάνιο λαδιού για συρόμενες αυλόπορτες και γκαραζόπορτες

Μηχανισμοί για συρόμενες θύρες, τύπου SL1000-OIL και SL1600-OIL της εταιρείας VDS Consorzio.

Προορίζονται για συρόμενες πόρτες με βάρος μέχρι 1000 κιλά ο SL1000-OIL ή βάρος μέχρι 1600 κιλά ο SL1600-OIL (ανά φύλλο) και είναι κατάλληλοι για οικιακή, εμπορική και βιομηχανική χρήση. Διαθέτουν λίπανση σε μπάνιο λαδιού (oil-bath) για καλύτερη ψύξη και μεγαλύτερη διάρκεια ζωής.

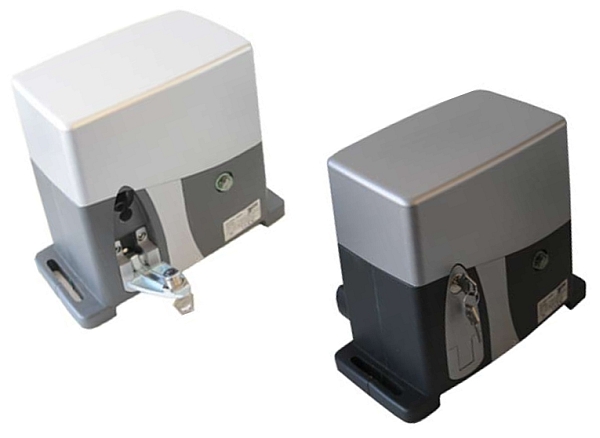

μηχανισμός συρόμενων θυρών SL1000-OIL

Μοντέλο	Ισχύς	Μέγιστο βάρος πόρτας	Μέγιστη συχνότητα χρήσης στους 20°C
SL1000-OIL	330 W	1000 kg	S3 - 80%
SL1600-OIL	360 W	1600 kg	S3 - 80%

Τιμές

Τιμές για τα μοτέρ συρόμενης γκαραζόπορτας VDS SL1000-OIL και VDS SL1600-OIL, καθώς και για πολλά ακόμη από τα μοτέρ για συρόμενες γκαραζόπορτες που διαθέτουμε θα βρείτε στο ηλεκτρονικό μας κατάστημα στη σελίδα:
- Σετ αυτοματισμού για συρόμενες γκαραζόπορτες

Στο ηλεκτρονικό μας κατάστημα θα βρείτε επίσης τιμές για παρελκόμενα όπως κρεμαγιέρες, τηλεχειριστήρια, φωτοκύτταρα ασφαλείας, φανούς ειδοποίησης λειτουργίας, μπουτονιέρες, κλειδομπουτονιέρες κλπ

Τεχνικά χαρακτηριστικά

	SL1000-OIL	SL1600-OIL
Τάση λειτουργίας μοτέρ
	Μονοφασικό 230 V AC
Μέγιστο βάρος πόρτας	μέχρι 1000 Kg	μέχρι 1600 Kg
Είδος λίπανσης	Μπάνιο λαδιού ( oil-bath )
Ο μειωτήρας του μοτέρ αλλά και τα τυλίγματά είναι εμβαπτισμένα σε ειδικό λάδι. Το λάδι αυτό παρέχει εξαιρετική λίπανση στον μειωτήρα αλλά και ψύξη στα τυλίγματα του μοτέρ. Η στάθμη του λαδιού πρέπει να ελέγχεται περιοδικά και, εάν απαιτείται, να συμπληρώνεται η ποσότητα λαδιού.
Μέγιστη συχνότητα χρήσης στους 20°C	S3 - 80%
Ενδεικτικός αριθμός κύκλων λειτουργίας (ανοιγοκλεισιμάτων) ανά ώρα στους 20°C	~48
Για μήκος θυρόφυλλου 5 m.
Μέγιστος συνιστώμενος αριθμός κύκλων λειτουργίας (ανοιγοκλεισιμάτων) ανά ημέρα	~150
Για μήκος θυρόφυλλου 5 m. Ο μηχανισμός είναι ικανός για πολύ περισσότερα ανοιγοκλεισίματα ανά ημέρα αλλά αυτό δεν πρέπει να γίνεται σε συνεχή βάση καθώς η φθορά του μηχανισμού θα είναι σημαντική.
Ταχύτητα πόρτας	10 m/min
Απορροφούμενη ισχύς	330 W	380 W
Ένταση ρεύματος τροφοδοσίας	1.7 A	1.8 A
Στροφές κινητήρα	1400 rpm
Πυκνωτής	16 μF	18 μF
Γρανάζι	Z16/m4 (16 δόντια / module 4)
Τερματικοί διακόπτες	Μηχανικοί
Αποσύμπλεξη για χειροκίνηση σε περίπτωση διακοπής ρεύματος	Ναι. Ο μηχανισμός αποσύμπλεξης κλειδώνει/ξεκλειδώνει με ειδικό κλειδί.
Θερμική προστασία περιέλιξης μοτέρ	140 °C
Θερμοκρασίες λειτουργίας	-20°C έως +55°C
Βαθμός προστασίας από σκόνη και υγρασία	IP-44

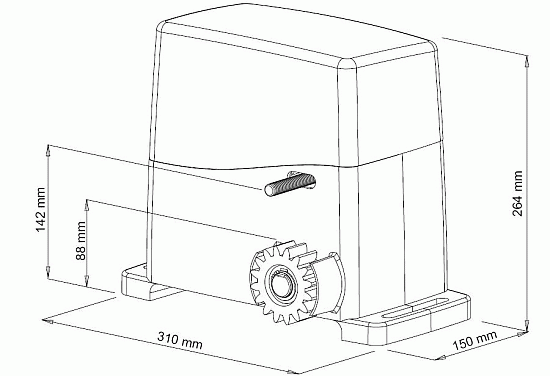

Διαστάσεις	310x150x264 mm (ΜxΠxΥ - συμπεριλαμβανομένου του γραναζιού Z16 αλλά χωρίς την βάση στήριξης)

Βάρος	13.0 kg
Μη-αντιστρέψιμος μηχανισμός (non-reversible).
Ένδειξη στάθμης λαδιού	Ναι.

Μηχανισμός SL1000-OIL|

Λειτουργίες ηλεκτρονικού πίνακα ελέγχου AUTOTECH S-5060T

Υποδοχή για σύνδεση των τερματικών διακοπτών του μηχανισμού.
Ρύθμιση δύναμης μοτέρ.
Δυνατότητα σύνδεσης φωτοκυττάρων ασφαλείας .
Εάν, κατά το κλείσιμο της πόρτας, διακοπεί η δέσμη των φωτοκυττάρων, ο πίνακας δίνει εντολή για άμεσο σταμάτημα της πόρτας και, αμέσως μετά, άνοιγμά της. Αυτό παρέχει υψηλή ασφάλεια στη λειτουργία της πόρτας.
Δυνατότητα αργού ξεκινήματος (soft-start) και αργού σταματήματος (soft-stop) της κίνησης του μοτέρ.
Εύκολη ρύθμιση της φοράς ανοίγματος (προς τα δεξιά ή προς τα αριστερά) μέσω μικροδιακόπτη.
Δυνατότητα σύνδεσης μπουτόν εντολής.
Δυνατότητα σύνδεσης λαμπτήρα φωτισμού ή φανού ειδοποίησης.
Ενσωματωμένος δέκτης τηλεχειρισμού με πολύ εύκολη καταχώριση τηλεχειριστηρίων.
Εύκολη πληροφόρηση για τα σήματα που παίρνει ο πίνακας από τερματικούς διακόπτες, μπουτόν και φωτοκύτταρα ασφαλείας, μέσω ενδεικτικών LEDs.

Για περισσότερες λεπτομέρειες, δείτε την σελίδα του πίνακα ελέγχου AUTOTECH S-5060T.

Κρεμαγιέρα

Η κρεμαγιέρα (οδοντωτός κανόνας) που απαιτείται για την λειτουργία της πόρτας αποτελείται από ράβδους του 1m με 3 αποστάτες ανά ράβδο. Χρειάζεται τόσο μήκος κρεμαγιέρας όσο είναι η διαδρομή της πόρτας συν ένα μικρό περιθώριο ασφαλείας στην εντελώς ανοιχτή και εντελώς κλειστή θέση.

Διάκενο μεταξύ κρεμαγιέρας και γραναζιού

Όταν εγκαθιστούμε έναν μηχανισμό συρόμενων θυρών προσέχουμε ώστε η κρεμαγιέρα να μην πατάει επάνω στο γρανάζι αλλά να απέχει λίγο από αυτό δημιουργώντας ένα μικρό διάκενο.

Εάν δεν δημιουργήσουμε το σωστό διάκενο ή, ακόμη χειρότερα, εάν η πόρτα μεταφέρει το βάρος της επάνω στο γρανάζι, δεν θα έχουμε σωστή συνεργασία κρεμαγιέρας και γραναζιού και, αργά ή γρήγορα, θα αντιμετωπίσουμε πρόβλημα στη λειτουργία του μηχανισμού.

Το συνιστώμενο διάκενο, για τον μηχανισμό SL1000-OIL ή τον μηχανισμό SL1600-OIL είναι 1.5 mm.

Πλεονεκτήματα

Δυνατός μηχανισμός με ικανότητα για πολλά ανοιγοκλεισίματα ανά ημέρα και μεγάλη διάρκεια ζωής υπό συνθήκες έντονης χρήσης.
Χαμηλό κόστος για μηχανισμό της κατηγορίας του (μηχανισμό σε μπάνιο λαδιού).
Εύκολη εγκατάσταση. Οι περισσότερες υπάρχουσες συρόμενες θύρες μπορούν πολύ εύκολα να μετατραπούν σε ηλεκτροκίνητες.
Αθόρυβη και αξιόπιστη λειτουργία. Πρακτικά, δεν απαιτείται καμία συντήρηση.
Δυνατότητα χειροκίνητης λειτουργίας σε περίπτωση διακοπής ρεύματος. Για την χειροκίνητη λειτουργία της πόρτας απαιτείται η χρήση ειδικού κλειδιού που παρέχεται με κάθε συσκευή.

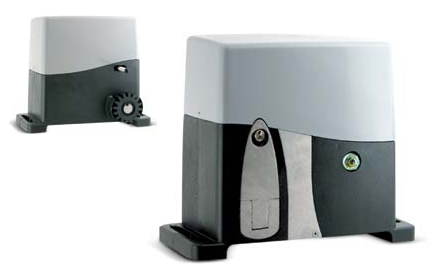

Μηχανισμός SL1000-OIL

Δείτε επίσης

Η ενότητα 'Μοτέρ για συρόμενες γκαραζόπορτες' περιέχει χρήσιμες πληροφορίες για τα στοιχεία που χρειάζονται για να επιλεγεί ο κατάλληλος μηχανισμός.

Απαιτούμενες υποδομές

Για τις υπόλοιπες μηχανικές και ηλεκτρικές υποδομές που πρέπει να υπάρχουν πριν από την εγκατάσταση του μηχανισμού, δείτε την σελίδα:

Απαιτούμενες υποδομές για εγκατάσταση VDS SL1000-OIL και VDS SL1600-OIL

Εγχειρίδια - Φυλλάδια

Έγγραφο	Μέγεθος	Ημερομηνία	Παρατηρήσεις
Οδηγίες εγκατάστασης ηλεκτρονικού πίνακα ελέγχου S-5060T	163.6 KB	28-03-2011	Στα Ελληνικά.
Συνδεσμολογία ηλεκτρονικού πίνακα ελέγχου S-5060T με φωτοκύτταρα ασφαλείας Sfera FE	94.6 KB	21-09-2010	Στα Ελληνικά. Αφορά την σύνδεση με φωτοκύτταρα ασφαλείας Sfera FE (τα τυπικά φωτοκύτταρα στο kit SL1000).
Συνδεσμολογία ηλεκτρονικού πίνακα ελέγχου S-5060T με φωτοκύτταρα ασφαλείας AUTOTECH FT12	91.3 KB	21-09-2010	Στα Ελληνικά. Αφορά την σύνδεση με φωτοκύτταρα ασφαλείας AUTOTECH FT12.
Συνδεσμολογία ηλεκτρονικού πίνακα ελέγχου S-5060T με φωτοκύτταρα ασφαλείας Witt Sensoric RP25	86.7 KB	21-09-2010	Στα Ελληνικά. Αφορά την σύνδεση με φωτοκύτταρα ασφαλείας Witt Sensoric RP25.
