VDS SL600-SLIM - Μηχανισμός για συρόμενες αυλόπορτες και γκαραζόπορτες (ενδοκολώνιος)

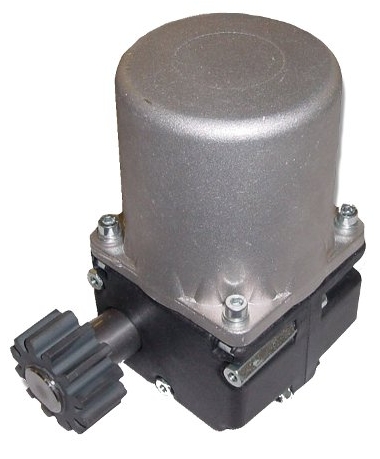

Μηχανισμός για συρόμενες θύρες, τύπου SL600-SLIM της εταιρείας VDS Consorzio.

Προορίζεται για συρόμενες πόρτες με βάρος μέχρι 600 κιλά (ανά φύλλο) και είναι κατάλληλος για οικιακή και εμπορική χρήση.

Η ιδιαίτερη χρήση του συγκεκριμένου μηχανισμού είναι για τοποθέτηση στο εσωτερικό κολώνας. Σε αυτή την περίπτωση, η όλη εγκατάσταση έχει ελάχιστο πλάτος (λιγότερο από 15 εκατοστά) καθώς επάνω από τον μηχανισμό εγκαθίστανται οι τερματικοί διακόπτες (μηχανικοί ή μαγνητικοί) και ο πίνακας ελέγχου του μηχανισμού.

Τάση λειτουργίας μοτέρ
	Μονοφασικό 230 V AC
Μέγιστο βάρος πόρτας	μέχρι 600 Kg
Είδος λίπανσης	Μόνιμη λίπανση με γράσο.
Ο μειωτήρας του μοτέρ ήδη περιέχει την κατάλληλη ποσότητα ειδικού γράσου το οποίο, κανονικά, δεν αντικαθίσταται.
Μέγιστη συχνότητα χρήσης στους 20°C	S3 - 30%
Ενδεικτικός αριθμός κύκλων λειτουργίας (ανοιγοκλεισιμάτων) ανά ώρα στους 20°C	~18
Για μήκος θυρόφυλλου 5 m.
Μέγιστος συνιστώμενος αριθμός κύκλων λειτουργίας (ανοιγοκλεισιμάτων) ανά ημέρα	~40
Για μήκος θυρόφυλλου 5 m. Ο μηχανισμός είναι ικανός για πολύ περισσότερα ανοιγοκλεισίματα ανά ημέρα αλλά αυτό δεν πρέπει να γίνεται σε συνεχή βάση καθώς η φθορά του μηχανισμού θα είναι σημαντική.
Ταχύτητα πόρτας	10 m/min
Απορροφούμενη ισχύς	280 W
Ένταση ρεύματος τροφοδοσίας	1.5 A
Στροφές κινητήρα	1400 rpm
Πυκνωτής	12.5 μF
Γρανάζι	Z12/m4 (12 δόντια / modul 4)
Τερματικοί διακόπτες	Μηχανικοί
Αποσύμπλεξη για χειροκίνηση σε περίπτωση διακοπής ρεύματος	Ναι. To μοτέρ συμπλέκεται/αποσυμπλέκεται με ειδικό κλειδί allen.
Θερμική προστασία περιέλιξης μοτέρ	140 °C
Θερμοκρασίες λειτουργίας	-20°C έως +55°C
Βαθμός προστασίας από σκόνη και υγρασία	IP-30
Κανονικά ο μηχανισμός εγκαθίσταται στο εσωτερικό κολώνας, οπότε ο βαθμός προστασίας του αυξάνεται.
Βάρος	4.0 kg
Μη-αντιστρέψιμος μηχανισμός (non-reversible).

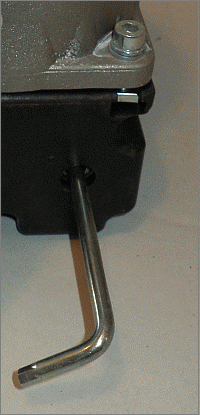

Ο μηχανισμός SL600-SLIM διαθέτει σύστημα απασφάλισης, με κλειδί allen, για την περίπτωση διακοπής του ηλεκτρικού ρεύματος.

Το κλειδί allen μπαίνει σε ειδική υποδοχή στο πίσω-κάτω μέρος του μηχανισμού (το εμπρός μέρος είναι η πλευρά στην οποία βρίσκεται το γρανάζι) και, προφανώς, πρέπει να προβλέψουμε η κολώνα που φιλοξενεί τον μηχανισμό να έχει μία τρύπα σε αυτό το σημείο.

• Υποδοχή για σύνδεση των τερματικών διακοπτών του μηχανισμού.
• Ρύθμιση δύναμης μοτέρ.
• Δυνατότητα σύνδεσης φωτοκυττάρων ασφαλείας .
  Εάν, κατά το κλείσιμο της πόρτας, διακοπεί η δέσμη των φωτοκυττάρων, ο πίνακας δίνει εντολή για άμεσο σταμάτημα της πόρτας και, αμέσως μετά, άνοιγμά της. Αυτό παρέχει υψηλή ασφάλεια στη λειτουργία της πόρτας.
• Δυνατότητα αργού ξεκινήματος (soft-start) και αργού σταματήματος (soft-stop) της κίνησης του μοτέρ.
• Εύκολη ρύθμιση της φοράς ανοίγματος (προς τα δεξιά ή προς τα αριστερά) μέσω μικροδιακόπτη.
• Δυνατότητα σύνδεσης μπουτόν εντολής.
• Δυνατότητα σύνδεσης λαμπτήρα φωτισμού ή φανού ειδοποίησης.
• Ενσωματωμένος δέκτης τηλεχειρισμού με πολύ εύκολη καταχώριση τηλεχειριστηρίων.
• Εύκολη πληροφόρηση για τα σήματα που παίρνει ο πίνακας από τερματικούς διακόπτες, μπουτόν και φωτοκύτταρα ασφαλείας, μέσω ενδεικτικών LEDs.

Για περισσότερες λεπτομέρειες, δείτε την σελίδα του πίνακα ελέγχου AUTOTECH S-5060T.

Η κρεμαγιέρα (οδοντωτός κανόνας) που απαιτείται για την λειτουργία της πόρτας αποτελείται από ράβδους του 1m με 3 αποστάτες ανά ράβδο. Χρειάζεται τόσο μήκος κρεμαγιέρας όσο είναι η διαδρομή της πόρτας συν ένα μικρό περιθώριο ασφαλείας στην εντελώς ανοιχτή και εντελώς κλειστή θέση.

Το συνιστώμενο διάκενο, για τον μηχανισμό SL600-SLIM είναι 1.5 mm.

• Δυνατότητα για εγκατάσταση εντός μεταλλικής κολώνας που εξασφαλίζει:
  • Υψηλή αισθητική καθώς ο μηχανισμός είναι αόρατος.
  • Ελάχιστες απαιτήσεις χώρου. Ο μηχανισμός με τους τερματικούς διακόπτες και τον πίνακα ελέγχου μπορεί να εγκατασταθεί μέσα σε μεταλλική κολώνα με ελάχιστες διαστάσεις περίπου 10×10 εκατοστά. Σε περίπτωση επάλληλων πορτών μπορούμε να εγκαταστήσουμε 2 μοτέρ, το ένα πάνω από το άλλο στην ίδια κολώνα.
• Χαμηλό κόστος.
• Αθόρυβη και αξιόπιστη λειτουργία. Πρακτικά, δεν απαιτείται καμία συντήρηση.
• Δυνατότητα χειροκίνητης λειτουργίας σε περίπτωση διακοπής ρεύματος. Για την χειροκίνητη λειτουργία της πόρτας απαιτείται η χρήση κλειδιού allen που παρέχεται με κάθε συσκευή.

Η ενότητα 'Μοτέρ για συρόμενες γκαραζόπορτες' περιέχει χρήσιμες πληροφορίες για τα στοιχεία που χρειάζονται για να επιλεγεί ο κατάλληλος μηχανισμός.

Για τις υπόλοιπες μηχανικές και ηλεκτρικές υποδομές που πρέπει να υπάρχουν πριν από την εγκατάσταση του μηχανισμού, δείτε την σελίδα:

• Απαιτούμενες υποδομές για εγκατάσταση VDS SL600-SLIM
